美冠云播控平臺使用手冊
美冠云播控平臺發布系統使用手冊
目錄
1、產品描述
1.1、系統功能介紹
- 終端管理：所有涉及終端的操作，如：增，刪，改，音量設置、遠程控制、遠程升級。
- 素材管理：管理媒體素材的頁面，主要操作：上傳素材->審核素材。
素材支持的格式：<視頻：avi、asf、mp4、flv、mov 、mpg、3gp、asx；
圖片：jpg、png；
文本：PPT、doc、xls、pdf>
- 節目單管理：節目單的新增、審核、編輯、下發。主要操作：新增或選擇現有模板→添加素材→保存→審核。
- 組織管理：組織的增刪改。（組織是一種虛擬概念，類似于公司架構）
- 任務管理：任務的新增、編輯、查找。（節目單下發即為任務）
- 系統設置：分為字典管理、授權管理、用戶管理 三個部分。
字典管理：不對客戶開放，屬于后臺管理操作。
授權管理： 1、可以進行角色的增刪改操作(在本系統中，角色是一個權限集合。)
2、對用戶進行權限分配。
用戶管理：新增用戶賬戶，以及編輯、刪除用戶。
1.2、系統使用索引
A、安裝終端客戶端，開啟服務，注冊
B、登錄后臺操作系統
C、審批并編輯終端
D、上傳素材，審核素材
E、用所上傳素材制作節目單
F、編輯節目單，保存，然后審核節目單
G、下發節目單至終端播放
1.3、節目單制作下發流程圖
上傳素材
審核素材
制作節目單
將素材拖進每個播放區
保存
預覽節目單效果，審核節目單
任務下發界面：選擇節目單生成任務包
選擇終端，填選任務執行時間，點擊保存
下發成功，終端下載任務并開始播放
1.4、常見問題
1、分屏節目單的制作方法。
分屏節目單也就是多播放區展示。操作方法：在節目單管理的新增頁面，點擊“新增播放區”按鈕放置多個播放區，將它們拖動位置改變大小拼接在一起形成預想的展示位置，再將素材左鍵拖進播放區內。詳見4.1、節目單制作
2、每日分時間段播放不同內容
在任務管理頁面，可以設置不同的節目單在不同的時間段播放，但時間不可重疊。詳見6.1、新建計劃
2、平臺日常操作

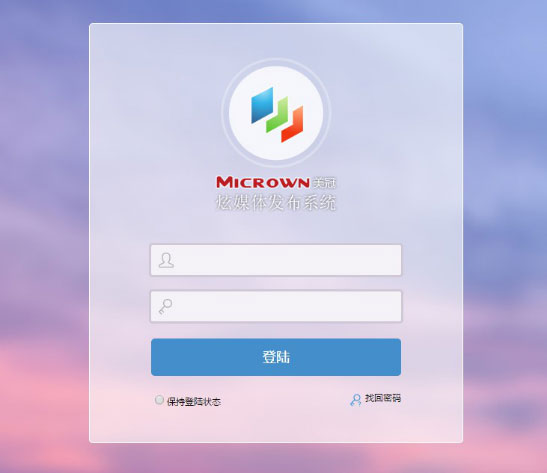

1、當服務器端安裝完畢后，可以打開瀏覽器，輸入網址：http://（IP）:9080/ips.nam/login/login .jsp 即可進入登錄界面，如下圖
用戶輸入用戶名、密碼之后，即可登陸系統。進入系統的主菜單頁。如下圖：
2、終端管理
- 終端管理界面主要是對終端進行管理?？刹僮鳎壕庉?、刪除，音量設置，分組切換、遠程控制、遠程升級。

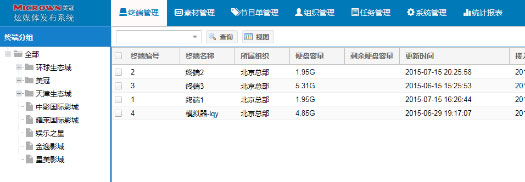

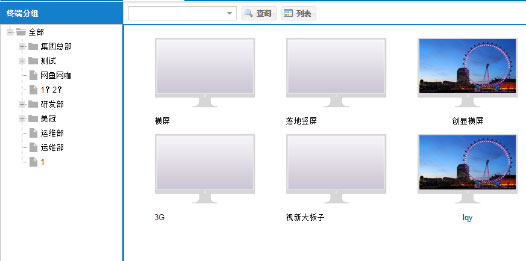

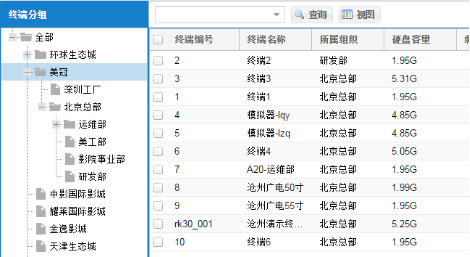

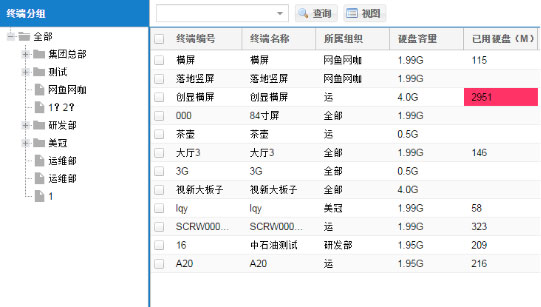

目前的界面如下圖所示：以下分別是視圖模式和列表模式。
2.1、入網審批（接入終端）
在終端機器上選擇注冊，保存成功后。新接入的終端都會先顯示在終端審批頁面，需要審核通過才會顯示在終端管理頁面對它進行操作。
如下：

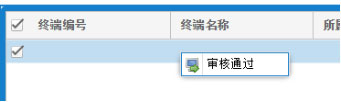

審批操作方式是 ：右鍵→點擊審核通過
2.2、編輯終端
編輯終端的意義是對選中終端組的屬性（編號、名稱、音量配置等）進行編輯，它是在列表視圖模式下都可以右鍵操作的。
視圖模式下右鍵菜單：

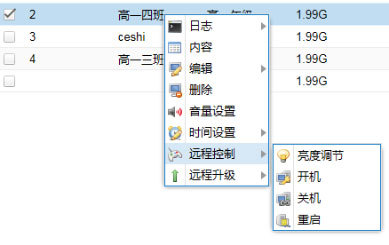

切換至列表模式后，右鍵菜單：
左鍵單擊選擇要編輯的某一項，即可進入該項的編輯頁面。
也可以在頁面右上角點擊“日志、內容、更多”這三項來查看：
下面分別介紹一下各個編輯頁面。
2.2.1、日志
終端日志分為：狀態日志、播放日志、運行日志、升級操作、操作日志五種。

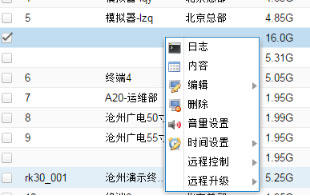

查看方式有兩種：1、點選你要查看日志的某個終端，點擊右鍵菜單，如下圖所示：
左鍵點選即可查看。
2、點擊頁面右上角“日志”查看：
2.2.2、編輯（編輯終端信息）

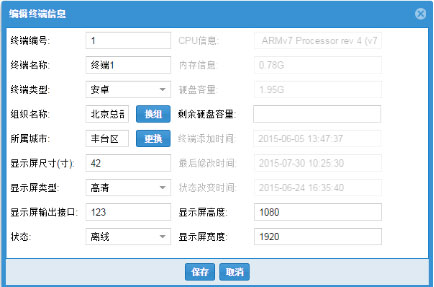

在此頁面上，可以編輯終端編號、名稱、類型、分組、狀態等。
新接入的終端審批通過后一定要先編輯名稱和分組，便于區分和選定從而進行下發播放。
2.2.3、音量設置
在此頁面可以添加終端播放的不同時間段的音量，不同時間段可以設置不同音量大小，時間段不可重疊。

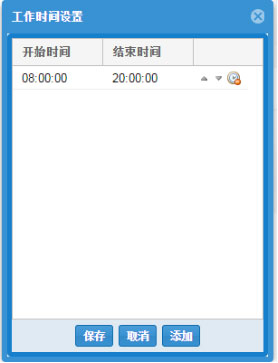

2.2.4、時間設置（工作時間設置）
在此頁面可以設置該終端的工作時間段，類似于定時開關機功能。
2.2.5、遠程控制
遠程控制可以控制屏幕亮度以及開關機以及重啟。
（遠程控制可以在頁面右上角“更多”里設置，也可以在列表模式下右鍵菜單設置）
2.2.6、遠程升級
為了更好地使用，我們可能會對播放端的程序進行升級，這時候就需要用到遠程升級。

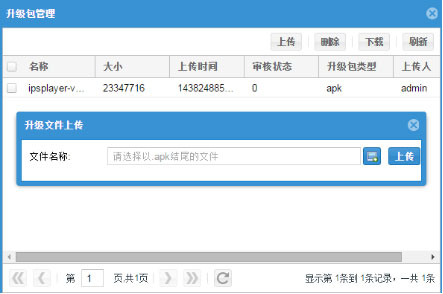

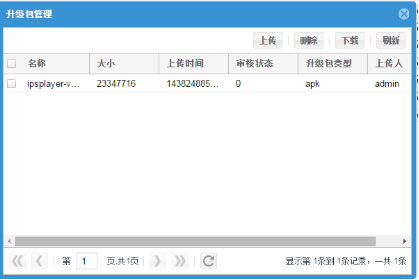

- 首先，點‘升級包管理’進入頁面，然后點擊‘上傳’升級包。
在此頁面除了可以上傳升級包，還可以下載其他已經上傳完成的升級包。也可刪除無用的升級包。

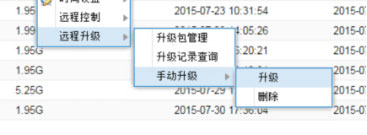

- 上傳完成后，關閉上傳頁面。點擊‘手動升級’進入升級界面。
如下圖：

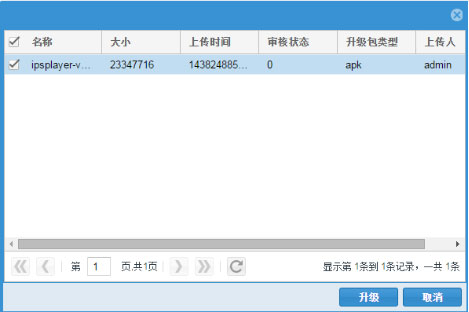

選中所要升級的升級包，點擊‘升級’。等待讀條即可。升級成功后，會彈出提示框：
2.3、刪除終端
刪除終端的意義是刪除不再使用或者報修的機器，不再對它發布任務。
勾選要刪除的終端，右鍵點擊“刪除”。
或者在頁面右上角更多那里選擇“刪除”。
刪除之前給出刪除提示，避免誤操作。
2.4、終端分組
終端可以按照公司架構、空間分布之類的等級來分組管理，也可以變更分組。給終端換組是在終端編輯的‘編輯終端信息’頁面里。
終端分組本身的新增編輯刪除是在組織管理進行的
2.5、終端查詢

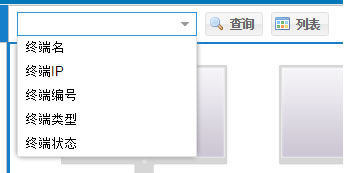

終端查詢支持：終端名、終端IP、終端編號、終端類型、終端狀態五種。
（注意：必須按組查詢，只可查詢到組內的終端。）
3、素材管理

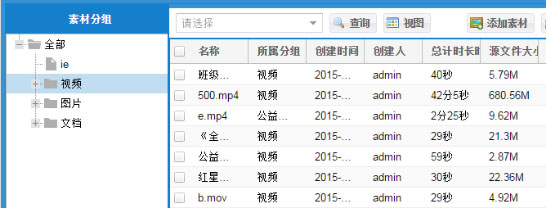

素材管理是對素材的上傳審核刪除操作；整體界面如下：

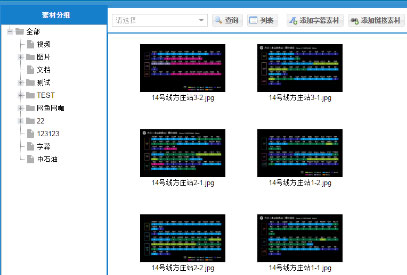

視圖模式：

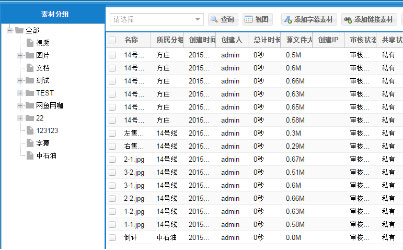

列表模式：
3.1、上傳素材
素材包括：普通素材（圖片視頻文檔） 、鏈接素材（網頁鏈接）、字幕素材、直播素材、二維碼素材這幾類。
不論哪種素材，素材都必須按組添加，先選中分組，再添加或上傳素材。

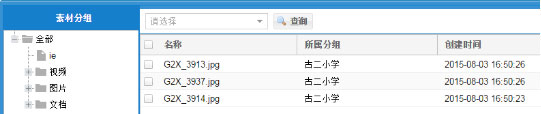

下圖就是素材分組（支持用戶自行設定分組）：
普通素材上傳：點擊分組，右上角按鈕‘更多→添加素材’，進入新增頁面，選擇要上傳的素材，點擊‘上傳’，即可將素材新增到所選分組。

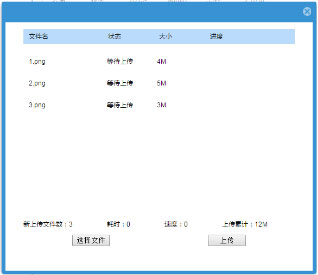

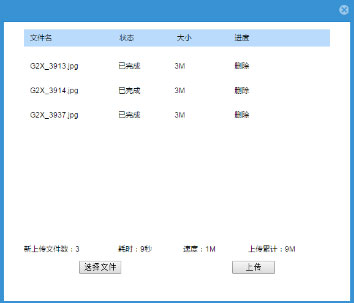

新增頁面：
選擇素材支持多選，然后點擊‘上傳’。等待素材上傳的進度條讀完，狀態顯示已完成即可，不可中斷，不可在條讀完之前關閉上傳頁面，否則上傳失敗。
以上為普通類型素材的上傳方法；
下面是其他素材的添加方式：
- 字幕素材：

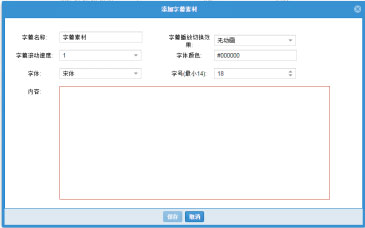

先選定分組，再點擊頁面上側“添加字幕素材”按鈕，出現如下頁面：
為了便于后續使用區分，必須先填寫名字，再選擇各項，最后將字幕內容寫進內容框內。
然后點擊保存即可。
- 鏈接素材：

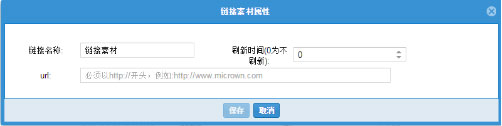

先選定分組，再點擊“添加鏈接素材”按鈕，出現如下頁面：
先取名字，而后將所要展示的網頁的鏈接地址填進url框內保存即可。
- 直播素材：

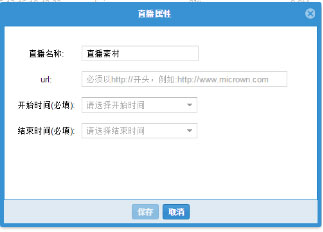

先選定分組，再點擊“添加直播素材”按鈕，出現如下頁面：
先取名字，而后將所要展示的直播地址填進url框內，再填選起始時間段，保存即可。
溫馨提示：直播素材最好以直播內容和時間段來命名，比如：新聞11:30-12:00
- 日歷素材：

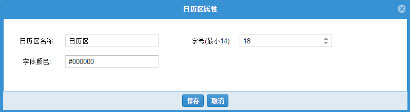

先選定分組，再點擊“添加日歷素材”按鈕，出現如下頁面：
先取名，再選擇字體大小和顏色，保存即可。

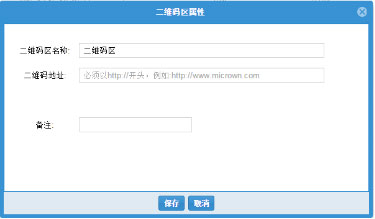

- 二維碼素材：
先選定分組，再點擊“二維碼區”按鈕，出現如下頁面：
先取名，再將二維碼所要展示的頁面鏈接填入地址欄，保存即可。
以上為其他類型素材的添加方式。
3.2、審核素材
素材上傳完成后，需要審核，審核通過后才可以在制作節目單時顯示并使用該素材。所有待審核的素材都會顯示在素材審核頁面。（有審核權限的用戶則可以省略這一步，默認此賬號上傳的素材均為審核通過）
將鼠標放置在‘素材管理’四個字上，即可出現審核駁回、審核素材選項。點擊‘審核素材’即可進入審核界面。
審核頁面如下：
素材審核頁面支持：
1、素材審核：選中某一素材，右鍵。（注意：批量審核按鈕是默認審核通過的。）即可出現：

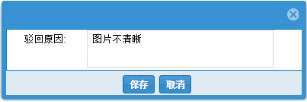

審核結果分為：審核通過、審核駁回。選擇審核通過即可直接通過，選擇駁回則需填寫駁回理由。如下圖：
點擊保存后，就審核駁回了。審核駁回的素材可到審核駁回頁面查看。
2、素材查詢：支持名稱、日期查詢。

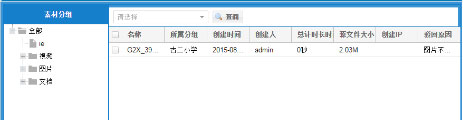

3、素材按組顯示也可按組查詢。

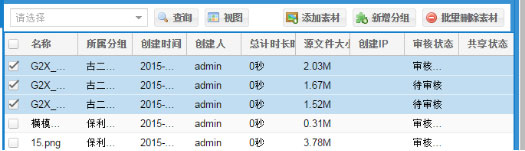

4、批量審核素材。批量審核素材操作是默認審核通過。勾選所要審核的素材，點擊批量審核即可將這些素材均直接審核通過。
3.3、審核駁回
點擊審核駁回進入審核駁回頁面。駁回頁面也支持文件名以及日期查詢。
可查看被駁回的素材，明確駁回原因。
3.4、刪除素材
3.4.1、鼠標右鍵刪除。但是右鍵刪除功能只支持單項刪除，不支持批量刪除。
選中要刪除的素材再右鍵點擊‘刪除素材’按鈕即可彈出確認框
點擊‘Yes’即確認刪除，‘no’則取消刪除。
3.4.2、批量刪除
勾選要刪除的一些素材，點擊‘批量刪除素材’，即彈出確認框，確認yes 或者 no即可
3.5、素材分組
素材是按組顯示，按組新增，便于客戶管理自己的素材。
新增分組

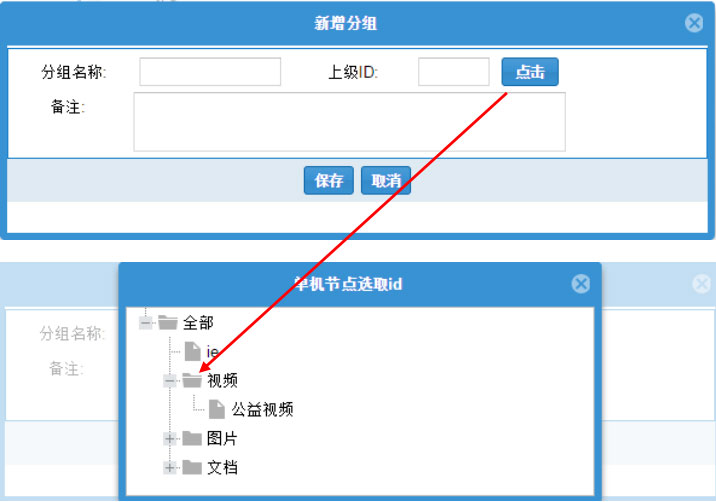

點擊“更多→新增分組”即可進入新增分組頁面，如下圖：
然后下一步
輸入分組名稱，點擊選擇上級（也就是屬于哪個分組下面），如有需要填寫備注事項，點擊保存即可添加成功。
編輯以及刪除分組：
點擊“更多→素材分組管理”，即可進入素材分組管理頁面：
就可以進行對分組名稱的修改或者從屬組的修改，以及刪除。
3.6、素材權限
素材分為共享、私有。
私有：素材只有上傳人可以看到，其他人均不可見。（具備素材審核權限的管理員可以在素材審核頁面看到所有待審核的素材）如果需求其他人可見，可以由上傳人共享。
共享：共享分為幾個步驟：

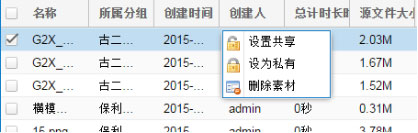

- 先切換至列表模式，選中要共享的素材，點擊右鍵
- 左鍵點擊‘設置共享’

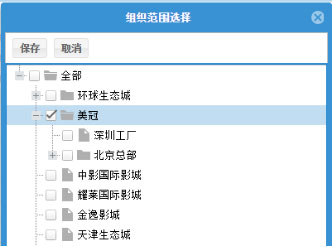

選擇你想要共享給他的某個分組
點擊‘保存’即可。就共享成功了，該分組的用戶就可以看到該素材。
（注：右鍵只支持單個素材操作，不支持多選。）
3.7、素材查詢
素材查詢支持文件名查詢和日期查詢兩種，便于搜索查看某一素材。
如下圖：
如選擇按文件名查詢，點選出現下圖：
4、節目單管理

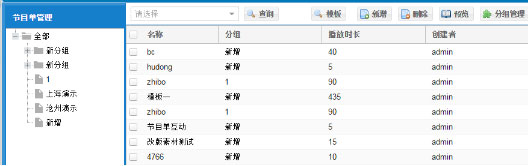

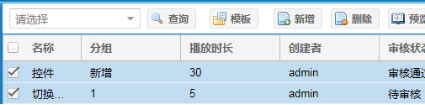

節目單管理頁面是集合了節目單增、刪、改以及審核、預覽、查詢功能。頁面如下圖：
4.1、節目單制作
在終端播放的內容，都需要首先進行節目單制作，才可以下發播放；
1、首先
先選擇分組再點擊‘新增’按鈕進入節目單新增頁面

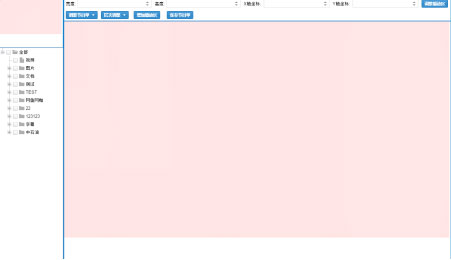

如下圖：出現一個編輯區域
2、制作節目單第一步，先選擇分辨率
點擊調整節目單，選擇分辨率；
3、放置播放區
點擊
，放置播放區進入可編輯區域；

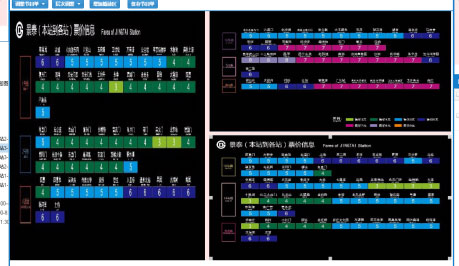

播放區可拉伸，可以播放各類型素材，可以一個播放區全屏播放，也可以多個播放區分屏展示，舉例如下圖：
此為全屏展示（全屏設置可以通過 “按住Alt鍵 再雙擊播放區” 即可把該播放區設置為全屏）
此為分屏多播放區展示
也可以設置底層播放區，底層一個全屏播放區，上面覆蓋兩個小播放區，如下：
播放區的大小除了可以自己拉伸，還可以通過播放區頂部的寬高坐標來保存設置
4、將素材放進播放區

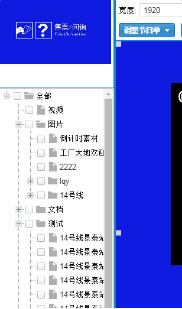

節目單新增頁面左側，有一個素材分組的樹，可以查看到所有審核通過的素材，如下圖；
還可以在上方小窗口預覽到素材內容；
通過鼠標左鍵點住選定素材，拖動到選定播放區再松開鼠標的方式，即可將素材成功放進播放區。
也可以用拖動文件夾名字的方式將整個文件夾內的素材都放進播放區
5、素材設置
雙擊某個播放區，節目單頁面右側就會出現此播放區內所有的素材，如下圖：
在此可以設置素材的播放順序以及播放效果和時長等。
覽：預覽此素材
頂：將此素材選擇為此播放區第一個播放的素材
上：將此素材的播放順序提前一位
下：將此素材的播放順序靠后一位
底：將此素材做為此播放區最后一個播放的素材
修：可以批量設置素材的效果以及時長，時長只有圖片和文檔類素材需要設置，其他均為默認不需設置。
清：刪除播放區內的此素材，可批量。
6、以上步驟均完成，即可保存完成，節目單制作完畢。
4.2、節目單編輯
節目單編輯就是對制作完成的節目單進行修改..選擇你要修改編輯的節目單,左鍵雙擊即可進入編輯頁面.修改你所要修改的內容后,點擊保存.提示保存成功即可。
4.3、節目單預覽

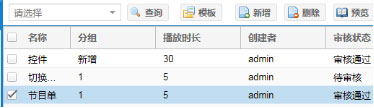

選中你要預覽的節目單，點擊頁面右上角預覽按鈕，即可預覽節目單效果。
如下圖：

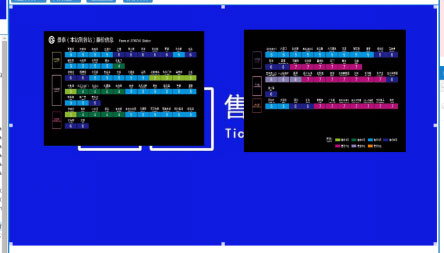

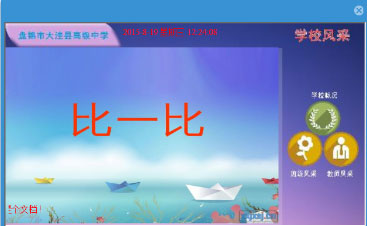

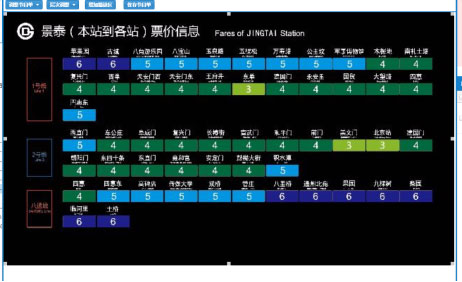

預覽效果如下：
4.4、節目單刪除
點選你所要刪除的節目單（支持多選），再點擊頁面右上角刪除按鈕。
然后出現如下提示框：
確認要刪除后，點擊確認即可刪除。
4.5、節目單審核
節目單制作完成后，需要審核，只有審核通過的節目單才可以在任務管理頁面進行下發播放操作。所有待審核的節目單都會顯示在節目單審核頁面。（有審核權限的用戶所新增的節目單，均默認審核通過。）
將鼠標放置在‘節目單管理’五個字上，即可出現審核節目單選項。點擊‘審核節目單’即可進入審核界面。
點擊‘審核節目單’進入審核頁面。
選中你要審核的節目單，如果要審核通過就點審核通過
如有不滿意的地方需要駁回，則點擊‘審核駁回’。
4.6、節目單查詢
節目單查詢分為按名稱和起止時間查詢兩種
按名稱查詢：
按起止時間：
可以查詢出某個時間段內所做的節目單。（結束時間不寫的話默認為至今）
4.7、模板
模板就是節目單的半成品，比如對節目單播放區的排布很滿意，以后還需要用?？梢员４鏋槟０?，在制作節目單時可以直接引用。它是為了提供簡單便捷的節目單制作方式。

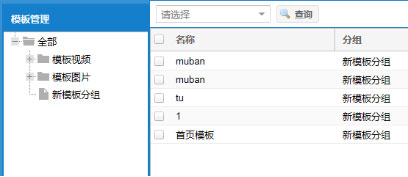

在節目單管理頁面點擊‘模板’進入模板管理頁面。
4.7.1、模板新增
模板新增其實和制作節目單的過程是一樣的，只是在保存的時候要選擇保存為模板。
下圖是制作好的某個模板
然后點擊頁面右下角‘保存’，出現保存頁面后填寫名稱，再點擊‘保存為模板’。
而后提示選擇模板分組，選擇模板分組，雙擊該分組名稱即可保存，等待提示保存成功即可。
4.7.2、模板編輯
模板頁面雙擊所要修改的模板即可進入它的編輯頁面，修改完成后，點擊‘下發’即可保存。
選擇保存為模板。
注：目前模板編輯的保存都是另存為。
4.7.3、模板刪除
在模板頁面選擇你所要刪除的模板，點擊右上角刪除即可刪除。
5、組織管理
組織:本系統的組織是一個虛擬概念，類似公司架構，例如：美冠科技，組織應是一個樹圖結構，一級組織節點可包含多個子節點，例如：美冠科技可包含銷售部、運維部、研發部。主要是通過終端分組等來體現。

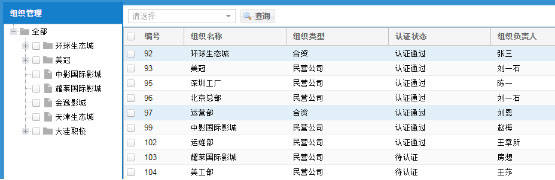

頁面如下圖：
5.1、新增組織
點擊右上角

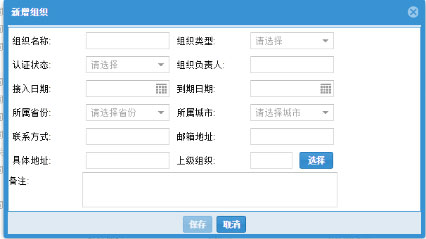

進入新增頁面，如下圖
逐項選填，保存即可。
5.2、編輯組織
先選中你所要編輯的組織，再點擊右上角
編輯組織

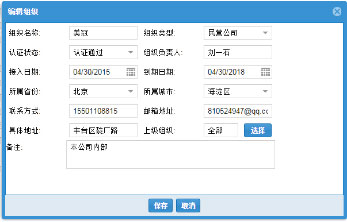

即可進入編輯頁面，下圖為例：
修改你所要編輯的某項，最后點保存即可。
5.3、刪除組織
選中要刪除的組織，點擊右上角
刪除組織即可
5.4、查詢組織
查詢組織有兩種方式：
- 按組織名稱查詢

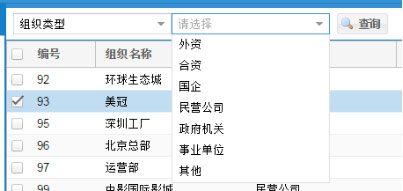

2、按組織類型查詢
要先選中用哪種搜索方式，再去填寫關鍵字進行搜索，如下圖所示：
這是1
這是2
選擇某組織類型進行搜索即可
6、任務管理

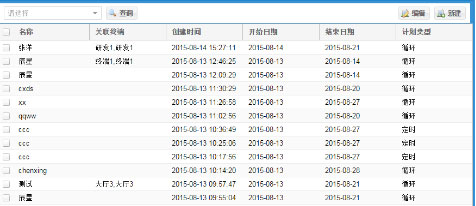

任務管理頁面如下：
6.1、新建計劃
新建計劃流程=選擇終端→添加節目單（可多選）→生成任務包（一條計劃里可以生成多個任務包，按時間段來播放）→填寫計劃下發日期等→保存→提示保存計劃成功
點擊

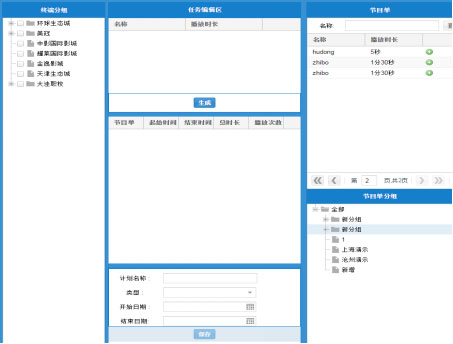

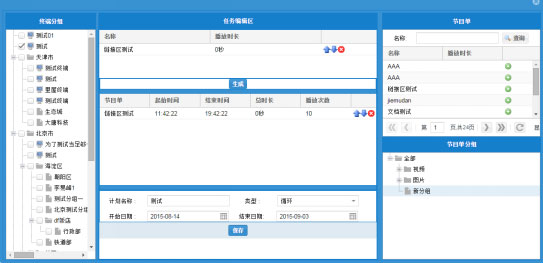

進入新建計劃頁面。如下圖：
在左側終端樹處選擇要下發此任務的終端或者終端組。
先選擇頁面右側節目單，點擊綠色添加符號，將要選擇的節目單添加在任務編輯區。

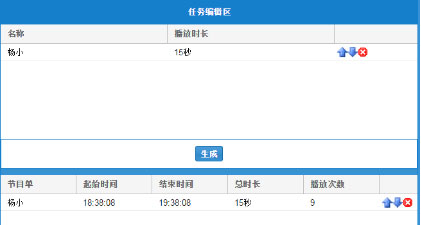

選擇好要打包的節目單后點擊‘生成’，出現如下頁面：
設置該節目單每天播放的時間段以及播放次數。點擊‘保存’。會生成一個任務包。
然后填寫‘計劃名稱’、選擇‘計劃類型以及日期’。再點擊保存即可。
提示下圖即為成功了。
這就是新建計劃。
注意：計劃下發支持兩種復雜形勢
- 可以多個節目單生成一個任務包，只要在添加節目單時都點擊綠色加號添進去，生成一個整的任務包。播放時效果是這幾個節目單輪播。
- 可以在一條計劃里包含多個任務包，只要任務包時間不重疊，比如說任務包1九點到十二點，任務包2十二點到四點。那么它就會按照哪個時間段播哪個任務包的方式去播。
6.2、編輯計劃
選中你要編輯的計劃（只能單選）
點擊
進入編輯計劃頁面，如下圖：
可以修改任務包、時間段、日期、終端等。然后點擊‘保存’即可。
6.3、查詢計劃
計劃查詢分為按名稱查詢、開始時間查詢、結束時間查詢、計劃狀態查詢4種，如下圖：
- 按計劃名稱查詢
- 按開始時間查詢
- 按結束時間查詢
- 按計劃狀態查詢
6.4、U盤導出節目單
本功能實現在無網絡環境下達到終端播放的目的。
1、任務管理頁面，新建計劃完成后（無終端），選擇該計劃點擊右上角
，則將該計劃任務以壓縮包的形式下載至本地；
2、下載完成后，點擊后面的小箭頭選擇“在文件夾中顯示”，就可以看到已經此文件。
3、解壓此文件，成功后獲取一個“concert”文件夾，將這個文件夾放置在U盤的根目錄下即可。
4、將U盤連接上終端機器的USB口，等待兩分鐘，U盤里的節目單就可以播放了。
7、系統管理
7.1、字典管理
字典管理目前暫時不對客戶開放。為后臺操作。
誤操作可能導致嚴重后果，慎重。
7.2、授權管理
授權管理就是對用戶進行權限分配。角色就是一個權限合集。
7.2.1、新增角色
點擊

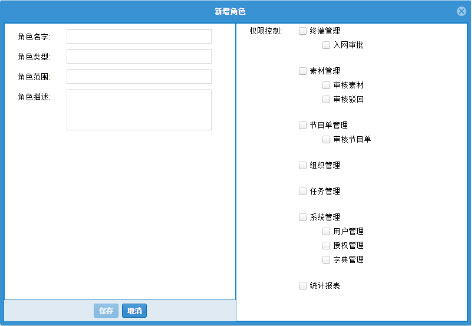

進入新增頁面，如下：
填寫該角色的名字、類型、范圍、具體描述等，再在右側選擇所要賦予這個角色的權限。最后點擊保存即可。
7.2.2、編輯角色

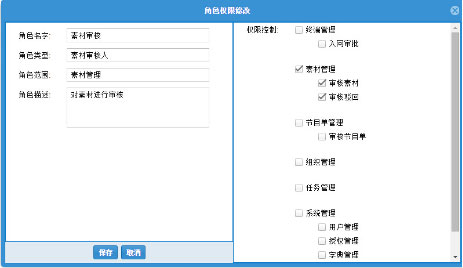

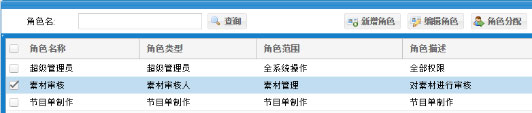

選中所要編輯修改的角色，再點擊‘編輯角色’即可進入編輯頁面，修改次角色的權限或者名稱類型等。如下圖：

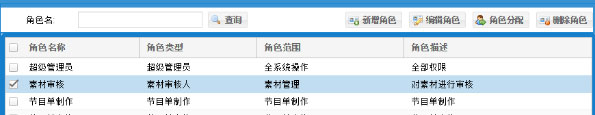

先選中所要編輯的角色，
再點擊‘編輯角色’即可進入編輯頁面
編輯完成后，點擊保存。顯示如下頁面，即為保存成功。
7.2.3、角色刪除
選中所要刪除的角色，點擊‘刪除角色’。
出現如下頁面：
確實是否要刪除該角色，確認的話，點擊YES，
則刪除成功。
7.2.4、角色分配
角色分配就是真正給用戶分配角色的一步。選中所要分配權限下去的角色，再點擊‘角色分配’。

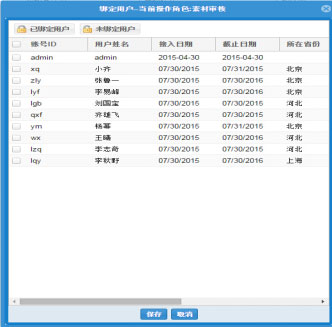

出現如下頁面：
此頁面顯示的是全部用戶。
點選
可以查看已經被賦予該角色權限的用戶和未被賦予該權限的用戶。

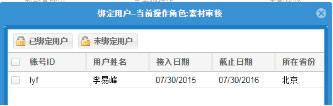

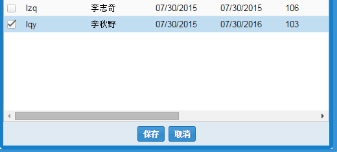

已授權用戶：
未授權用戶：
角色權限分配要在“未綁定用戶”中選擇，選中所要賦權的用戶，
點擊保存則賦權成功。使用被賦權的用戶登錄系統，即可看到它所被賦予的可操作范圍。&
